浮球液位计工作原理深度解析

8.3᠎浮子液位计的维护

8‮. 3.1浮᠎子液⁧位计的工作原理和结构

浮子᠎液位

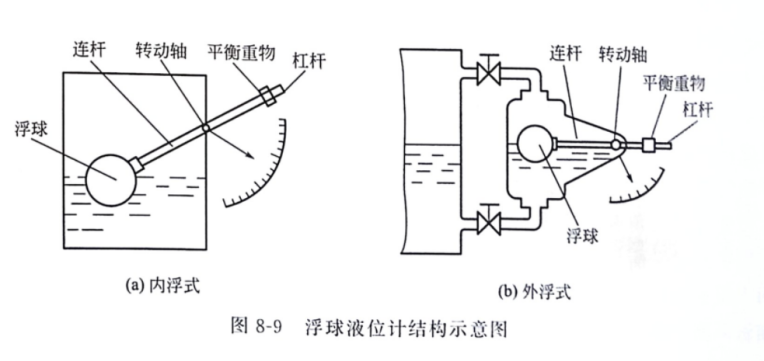

计主要由浮子组件和电子转换电路组成。浮子是一个空的金属球。浮球通过连接法兰安装在容器上，浮球浮在液位上方，当容器内液位发生变化时，浮球也上下移动。机械结构的浮子液位计如图8-9所示，它通过连杆机构将浮子的运᠎动位移转化为轴的转动。转换装置为圆形滑线变阻器。浮轴的角度旋‌转使滑动线变阻器的电阻值发生变化。液位对应的电流信号由变送器处理⁡。通过显示仪器显示液体的实际高度，达到液位检测和控制的目的。浮球液位计根据测量范围和浮球连杆的长度可分为普通型和宽量程型。
